AM-Modulation

[Kurt]

C2 und L2 bilden bei 10 MHz eine Reihenresonanz. Praktisch Kurzschluss.

Nein, es wird eine resonante Schwingung gefahren.

...

Kurt, du musst auch zugeben können dass du dich irrst.
Reihenresonanz hat in Resonanz Nullwiderstand.

PS: Wie hoch ist die Spannung zwischen C2 und L2 ?

Bei welcher Phasenlage?

Kurt

[Lagrange]

Nein, es wird eine resonante Schwingung gefahren.

...

Kurt, du musst auch zugeben können dass du dich irrst.
Reihenresonanz hat in Resonanz Nullwiderstand.

PS: Wie hoch ist die Spannung zwischen C2 und L2 ?

Bei welcher Phasenlage?

Kurt

Spitze-Spitze.

[Kurt]

PS: Wie hoch ist die Spannung zwischen C2 und L2 ?

Bei welcher Phasenlage?

Spitze-Spitze.

Phasenlage!

Kurt

.

[Lagrange]

Ich messe +- 32 V.

[Kurt]

Ich messe +- 32 V.

Phasenlage!!

Kurt

.

[Lagrange]

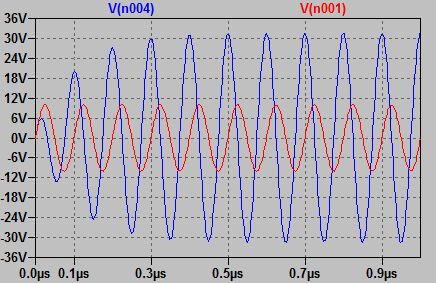

Phasenlage

[Kurt]

Phasenlage

Wo findest du da eine Null?

Ich habe zwei Bilder aus dem einem gemacht, in der Hoffnung das es dann keine Falschlesung mehr geben kann.

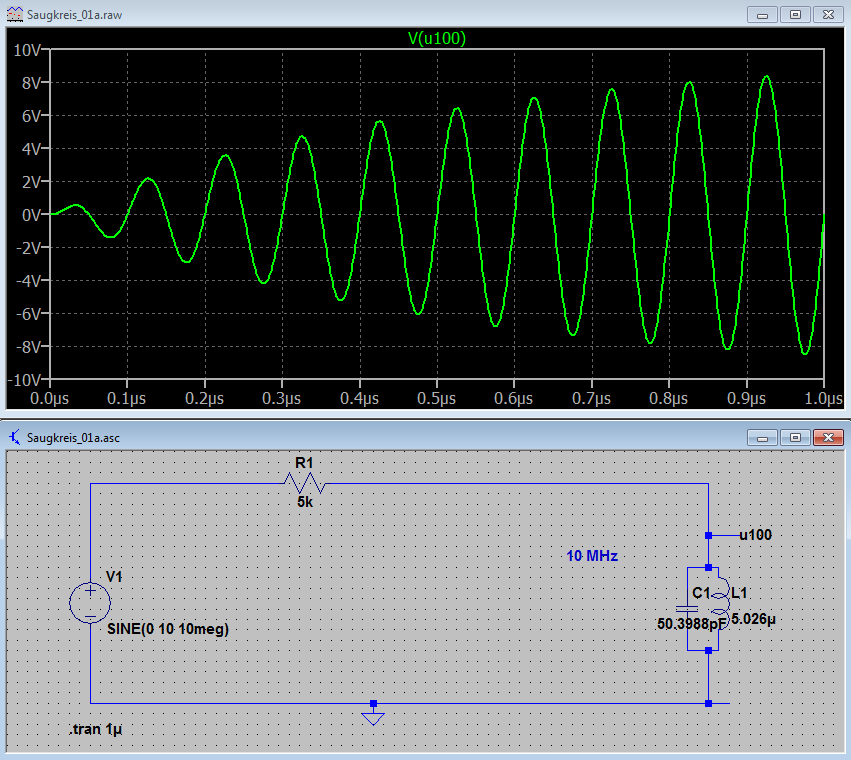

Hier das erste mit dem Parr-Kreis.


Die Linie zeigt wie sich die Signalamplitude am Resonanzkreis in einem Zeitbereich von 1µs, bei gegebenen 5k, aufbaut.

Kurt

.

Das andere muss ich erst pinseln.

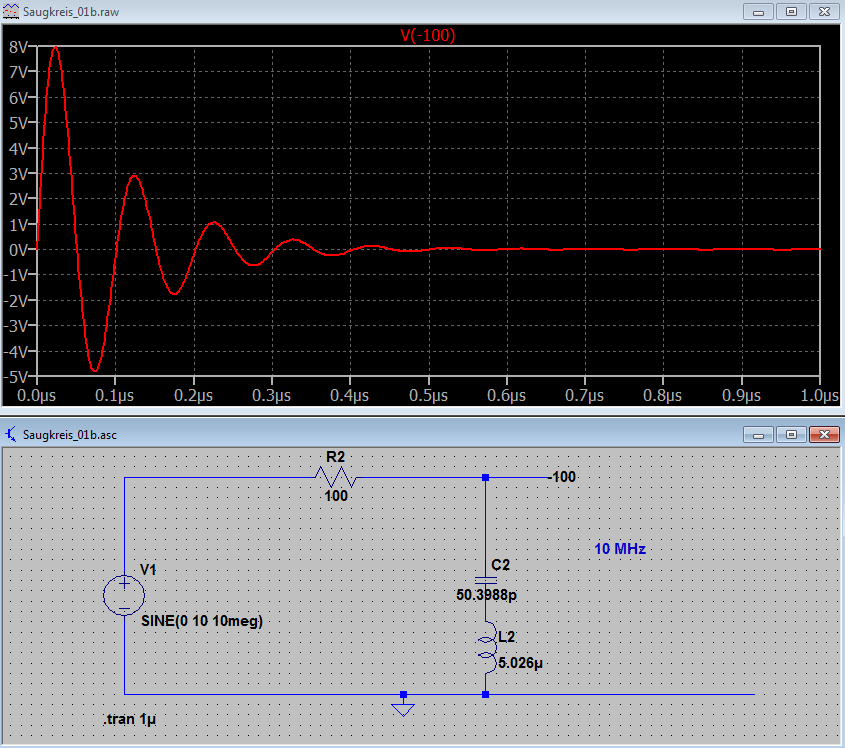

Hier das andere, der Zeitbereich ist identisch zum ersten, die Signalquelle auch.


Es ist zu sehen das sich der Resonanzkreis nach ca. 0.5µs eingeschwungen hat (bei den 100 Ohm Reihenwiderstand zur Signalquelle hin).

Kurt

.

[Lagrange]

Das ist schon klar, Parallelresonanz bildet keinen Kurzschluss.

[Kurt]

Das ist schon klar, Parallelresonanz bildet keinen Kurzschluss.

Das wäre ja noch schöner.
Sie Serienresonanz übrigens auch nicht.
Benke das da sogar ein Kondensator im "Strompfad" ist.

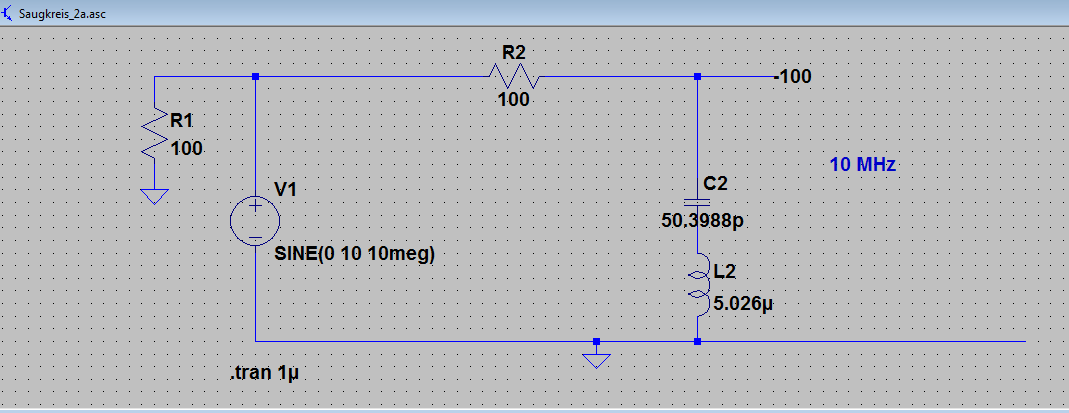

Hier in diesem Bild wurde zur Vorbereitung ein 100 Ohm an die Signalquelle angeschlossen.
Ich habe ihn extra links hingemalt damit wirklich jeder sehen kann das es keine Auswirkungen auf die rechte Seite hat.


Seine Aufgabe ist es die Phasenlage des Signals und den durch 100 Ohm fliessenden Strom erkennbar zu machen.

Kurt

.

[Lagrange]

Versuchst du R2 kurzzuschließen.
