AM-Modulation

[Kurt]

Die einzig richtige die wollt ihr ja nicht wahrhaben.

Eben. Die einzig richtige willst du nicht wahrhaben.

Welche von den einzig richtigen die hier schon aufgeschlagen sind ist denn die richtige?

Warum also sollten wir dir diese schon wieder liefern, ohne irgendwann mal deine gehört zu haben?

Du hast die Richtige, von mir geliefert, als Schwachsinn bezeichnet.

Kurt

.

[Lagrange]

.
...

Bei Null Ohm des Reihenschwingkreises, das ja hier ständig behauptet wird, ist das doch wohl ein wenig arg seltsam.

.

Gar nicht.

[Kurt]

.
...

Bei Null Ohm des Reihenschwingkreises, das ja hier ständig behauptet wird, ist das doch wohl ein wenig arg seltsam.

.

Gar nicht.

Papier ist geduldig.
Kannst ja mal erklären wie das sein kann das auf dem Weg des Stroms in Richtung Masse, also zurück zur Quelle, da wo Null Ohm sein soll, die doppelte Spannung vorhanden ist als die der Quellspannung und der Rückflussstrom linear zur Spannung dieser und deren Phasenlage sein soll.
Zusätzlich noch ein Kondensator dazwischen ist der diese "Linearität und Nullohmohmigkeit nicht stören soll.

Was Sache ist ist benannt.
(und das lässt sich sogar zeigen, nicht nur behaupten)
Die Behauptungen die in den schlauen Büchern stehen und die hier so erfolglos zu verteidigen versucht wird, sind einfach nur falsch.

Kurt

.

[Kurt]

.

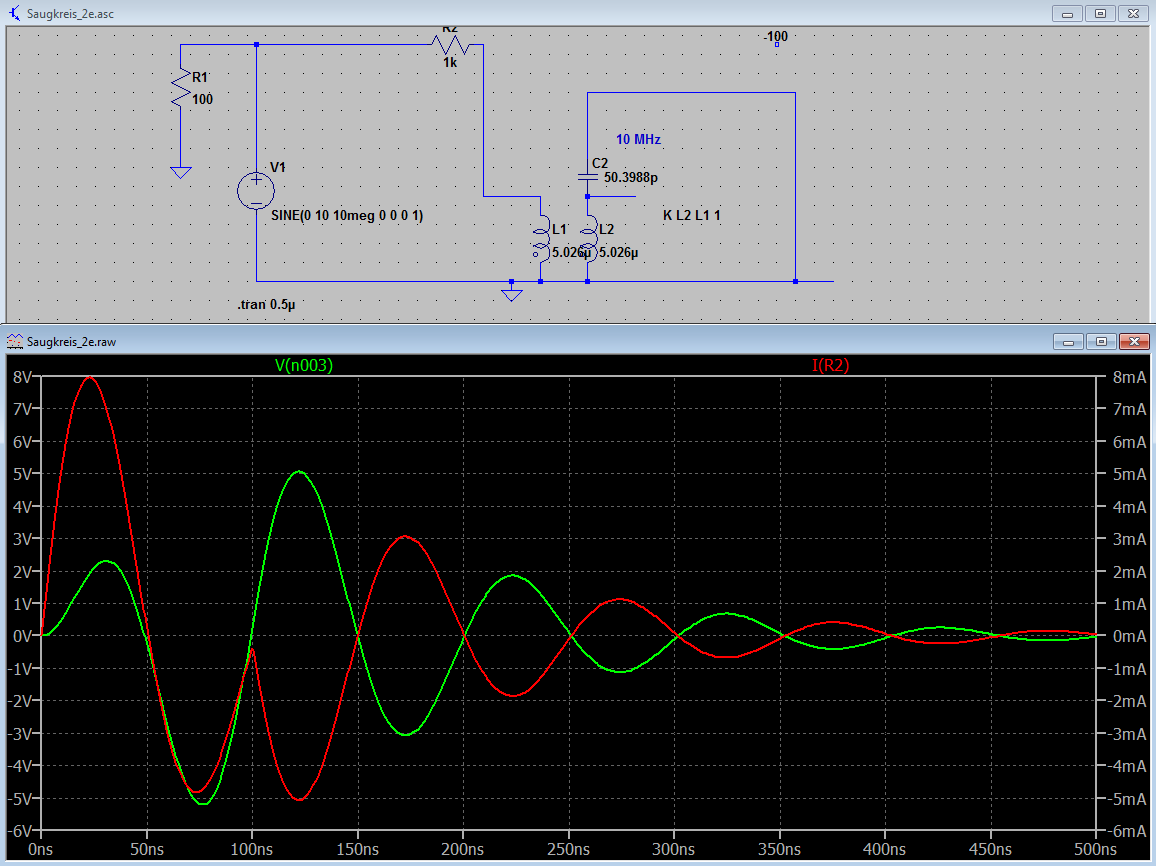

Hier ein Bild das zeigt was am/im Saugkreis passiert.


Grün zeigt die Spannung die zwischen L2 und C2 gegen Masse anliegt.
Der Schwingkreis selber ist geschlossen.

Durch Trafkopplung zu L1 wird die Verbindung zum 1kOhm hergestellt.
Die Rote Linie zeigt den Strom im 1000 Ohmer über die Zeit von null bis 500 ns.

Die Spannung am Resonanzkörper baut sich in der ersten Halbwelle bis auf gute 2V auf. In der neg Halbwelle der Anregeschwingung sind es schon -5V

Der Strom durch den Widerstand ist anfangs sehr hoch, in der negativen Halbwelle schon geringer.
Dies endet bei 100ns.

Dann ist zu erkennen das die Schwingkreisspannung weiter ansteigt, der Strom durch den Widerstand schlagartig seine Richtung wechselt.

Ab da baut sich die Schwingkreisspannung und der Strom durch den R weiter ab. Bei 500 ns ist beides schon sehr gering.

Wer hier erkennt dass, ab 100ns, der Schwingkreis zum Generator wird der liegt richtig.
Es ist nämlich zu sehen das dieser Generator plötzlich zum Sender wird (die Stromumkehr) und das er in seiner Resonanzfrequenz weiterschwingt (die abflauende Schwingamplitude wegen des Stromflusses durch/in den R.

Kurt

.

[Sciencewoken]

Was Sache ist...

...ist dieses hier:
https://www.youtube.com/watch?v=CrRvRs7PXg0

[Lagrange]

.

Hier ein Bild das zeigt was am/im Saugkreis passiert.
...

Wie sind L1 und L2 gekoppelt?

[Kurt]

.

Hier ein Bild das zeigt was am/im Saugkreis passiert.
...

Wie sind L1 und L2 gekoppelt?

Fest und 1:1

Kurt

.

[Lagrange]

.

Hier ein Bild das zeigt was am/im Saugkreis passiert.
...

Wie sind L1 und L2 gekoppelt?

Fest und 1:1

Kurt

.

Da ist etwas faul.

[Kurt]

Hier ein Bild das zeigt was am/im Saugkreis passiert.
...

Wie sind L1 und L2 gekoppelt?

Fest und 1:1

Da ist etwas faul.

Ich hoffe das du erkennst was da "faul" ist.

Kurt

.

[Lagrange]

Ich hoffe das du erkennst was da "faul" ist.

Kurt

.

Deine Grafik ist falsch.
