AM-Modulation

[Kurt]

Ja und?

Wie hoch ist Spannungsabfall am R2 ?

Die grüne Linie im letzten Bild zeigt es.
...
.

Nö.

Wo du recht hast hast du recht.
Darum das Bild das diese direkt zeigt.


Grün ist die Ausgangsspannung vom Generator1
Blau die Spannung am Knotenpunkt
Rot die Spannung die über R2 abfällt.

Kurt

.

[Kurt]

Was zeigt sie denn?

Deinen Schwachsinn!

Am R2 beträgt Spannungsabfall 10V.

Sag mal, wir wissen doch beide das die Ausgangsspannung des Generator +- 10V beträgt, was bitteschön hat das mit dem Spannungsabfall am R2 zu tun?
Der liegt halt nunmal nicht an Masse (damit dein Bild stimmen würde), sondern am Generator2, bzw. am Knotenpunkt wo beide Generatoren zusammengeführt werden.

Ist halt nunmal so.
Bedeutet: wenn die Spannung am Knotenpunkt nicht 0V beträgt dann ist die Spannung über den R2 nicht die der Ausgangsspannung des Generator1.

Kurt

.

[Lagrange]

Was zeigt sie denn?

Deinen Schwachsinn!

Am R2 beträgt Spannungsabfall 10V.

Sag mal, wir wissen doch beide das die Ausgangsspannung des Generator +- 10V beträgt, was bitteschön hat das mit dem Spannungsabfall am R2 zu tun?

.

Das ist Spannungsabfall am R2.

Nimmst du R2=10MOhm.

[Kurt]

Nimmst du R2=10MOhm.

Siest du dir die Bilder und Erklärungen an und hörst auf nach Auswegen zu suchen, es gibt nämlich keine.

Hier ein weiteres Bild.


Der untere Teil ist identisch mit dem Bild davor, die Schaltung wurde auch nicht verändert.

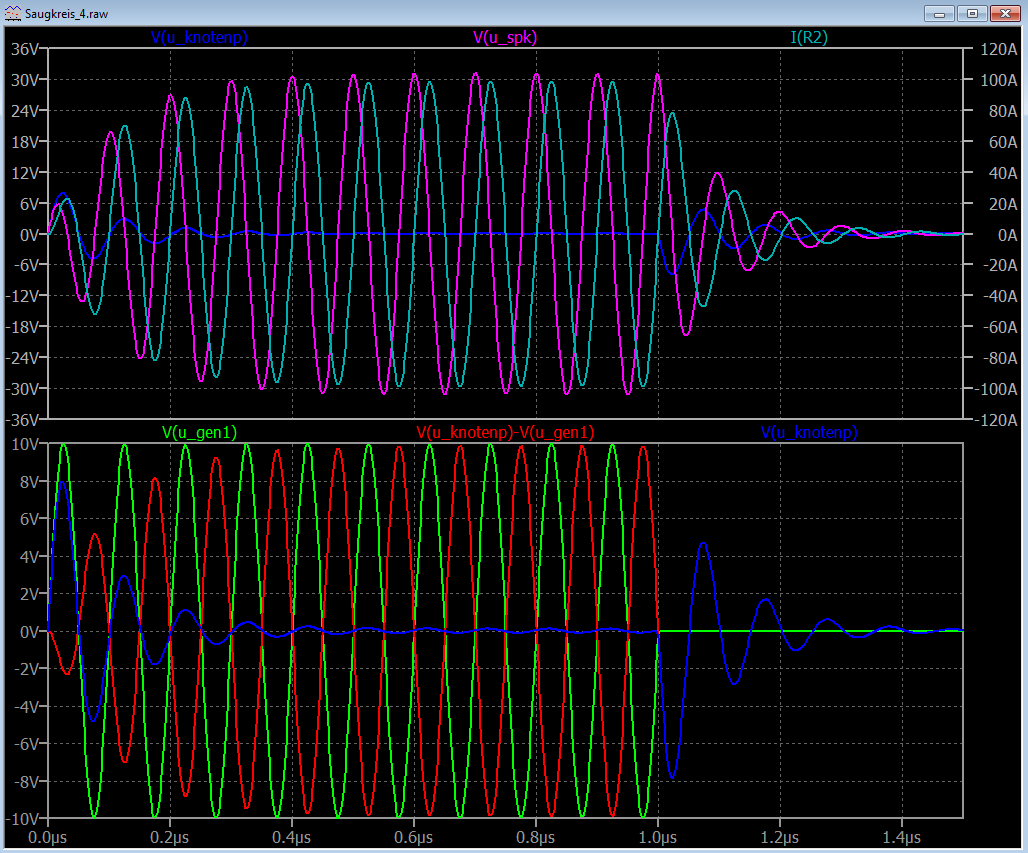

Die blaue Linie zeigt die Spannung am Knotenpunkt, dem Punkt durch den die Ströme des Generator1 und des Generator2 laufen.

Die hellblaue Linie zeig den Strom durch R2

Die Purpurne zeigt die Spannung des Generator2.

Ich warte seit Tagen das mal jemand auf die Idee kommt und auf den Phasenunterschied zwischen dem Strom durch R2 und der Spannung des Generator2 hinweist.
Aber da warte ich wohl vergebens.

Also: die Phasenverschiebung die zwischen dem Strom durch R2 und der Spannung des Generator2 besteht lässt sich mit einem einzigen Wort beschreiben.

Blindstrom"

Heisst: bei der Schaltung liegt ein Bildstromgenerator in Form von Generator2 vor.

Kurt

.

[Lagrange]

Nimmst du R2=10MOhm.

Siest du dir die Bilder und Erklärungen an ...
.

Das ist nix.



Hier hast du die Erklärung.

[Lagrange]

Und hier.

[Sciencewoken]

Wird er, ist mehrmals gezeigt

Wird er nicht. Und gezeigt hast du nur, dass du nichts begreifst.

[Sciencewoken]

Dann wechselt er halt die Richtung.

Eben. Und dadurch wird der Kondensator zu einem Widerstand XC.

[Sciencewoken]

Sag mal, wir wissen doch beide das die Ausgangsspannung des Generator +- 10V beträgt, was bitteschön hat das mit dem Spannungsabfall am R2 zu tun?

Nun, diese +-10V fallen nun mal an R2 ab, wenn die Frequenz die vom Generator kommt genau jener Frequenz entspricht, für die der Schwingkreis ausgelegt wurde - der Schwingkreis hat dann nahe 0 Ohm (Kurzschluß). Begreifst du das irgendwann noch?

[Sciencewoken]

Nimmst du R2=10MOhm.

Lass ihn mal 1 Ohm nehmen und dann mit sagen wir 200W, so wie ich das gemacht hatte. Oder 20W oder oder oder... Über die Leistung bestimmst du, wie hoch du die Spannungsquelle belasten darfst... bei 2W oder weniger geht die Quelle sofort hoch, wegen dem Kurzschluß am Schwingkreis.

Wie dem auch sei... bei 1MOhm muss man schon aufpassen, ob man über dem Scheingkreis schon einen Kurzschluss oder nur einen gegenüber den 1MOhm äußerst geringen Widerstand misst... Die höchste Spannung fällt über dem höchsten Widerstand.
